Neubau Hörsaalzentrum Uni Duisburg Essen, Campus Essen

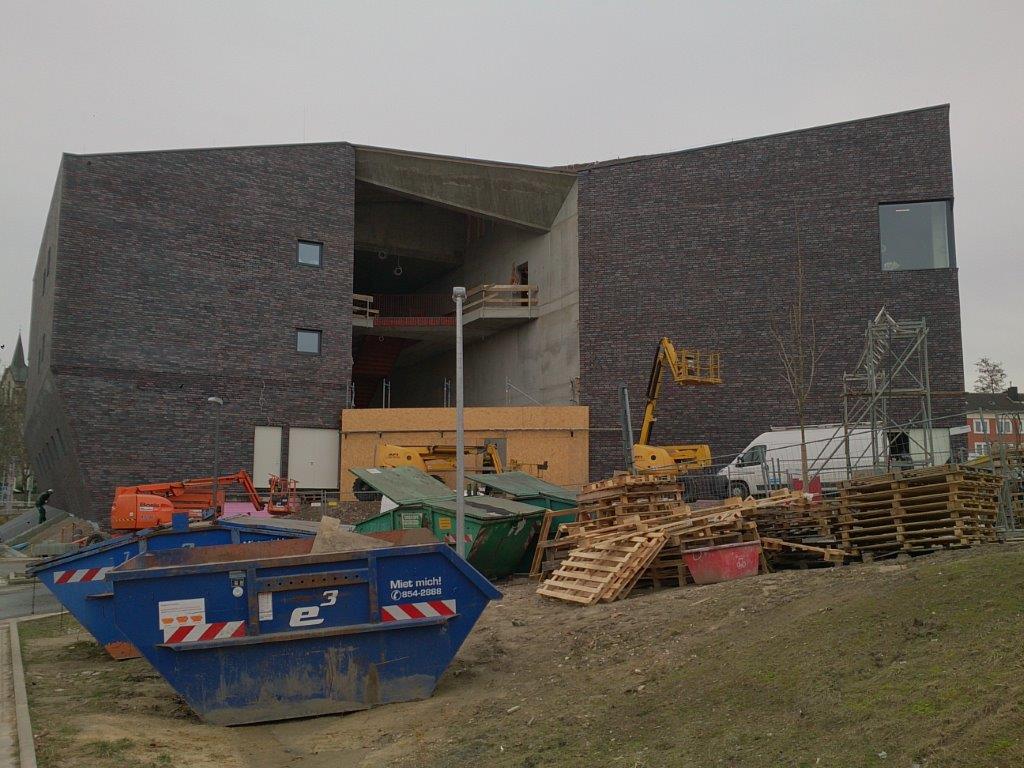

Das Hörsaalzentrum wird an der Gladbecker Strasse errichtet und stellt durch seine der Universität vorgelagerte Alleinlage ein Bindeglied zur Innenstadt dar. Das Gebäude selber hat im Wesentlichen einen in drei Bereiche gegliederten rechteckigen Grundriss mit den maximalen Abmessungen von ca. 52 m x 42 m.

Diese drei Bereiche sind der große vieleckige Hörsaal für 1100 Personen, das Foyer sowie der kleine Hörsaal für 200 Personen. Der große Hörsaal erreicht eine maximale Raumhöhe von bis zu 18 m mit Wänden in Sichtbeton.

Das zwischen dem Großen und dem kleinen Hörsaal gelegene Foyer ist als eigenständiger Versammlungsbereich ausgelegt. Die Verbindung zwischen den beiden Hörsaalbereich wird durch geschwungene Stege im 1. + 2. Obergeschoss hergestellt.

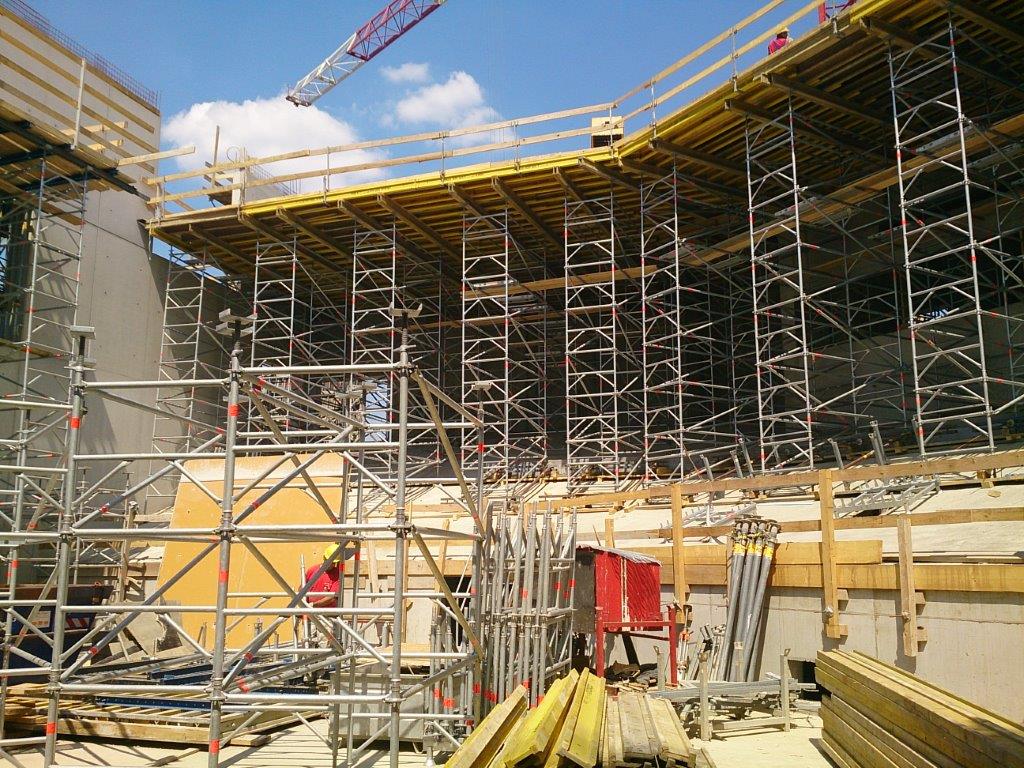

Die tragenden und aussteifenden Elemente der Wände, Decken und Schrägen bestehen durchgängig aus Stahlbeton. Die nichttragenden Wände werden je nach Erfordernis in Leichtbau oder Mauerwerk ausgeführt. Die geraden Hörsaalstufen des kleinen Hörsaals sind als Fertigteilkonstruktion vorgesehen. Die Stufen des großen Hörsaals werden auf schiefwinkeligen Ebenen in Ortbeton aufgelagert.

Die Dachkonstruktionen unterscheiden sich wie folgt:

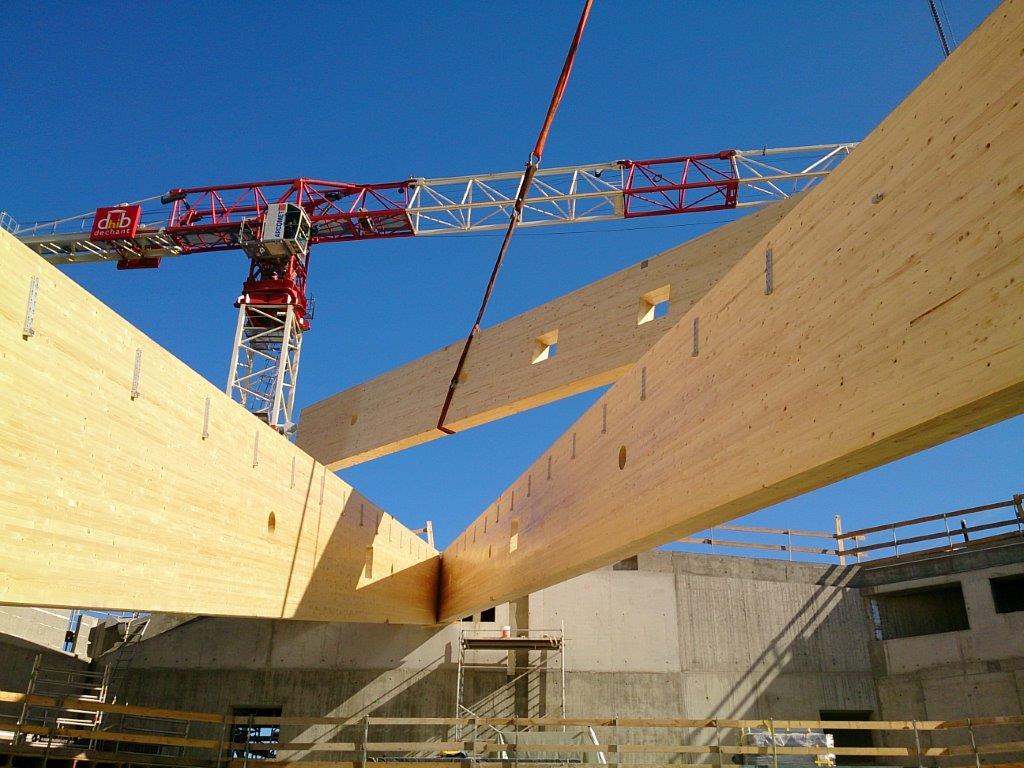

  • Großer Hörsaal – über 30 m gespannte Holzleimbinder mit Trapezblecheindeckung
  • Foyer und kleiner Hörsaal - Stahlbeton in vielfältig geneigter Dachform

Hinsichtlich der Gründung werden zwei Bereiche unterschieden, die durch eine Fuge von einander getrennt werden:

  • Großer Hörsaal mit einer Flachgründung mit Bohrpfählen zur Auftriebssicherung
  • Foyer und kleiner Hörsaal mit einer Tiefgründung auf Bohrpfählen

Die Abdichtung gegen drückendes Wasser erfolgt über eine Weiße Wanne. Eine entsprechende Rissweitenbeschränkung wird berücksichtigt. Weitere Informationen zur Nutzung des Gebäudes finden sie hier.
